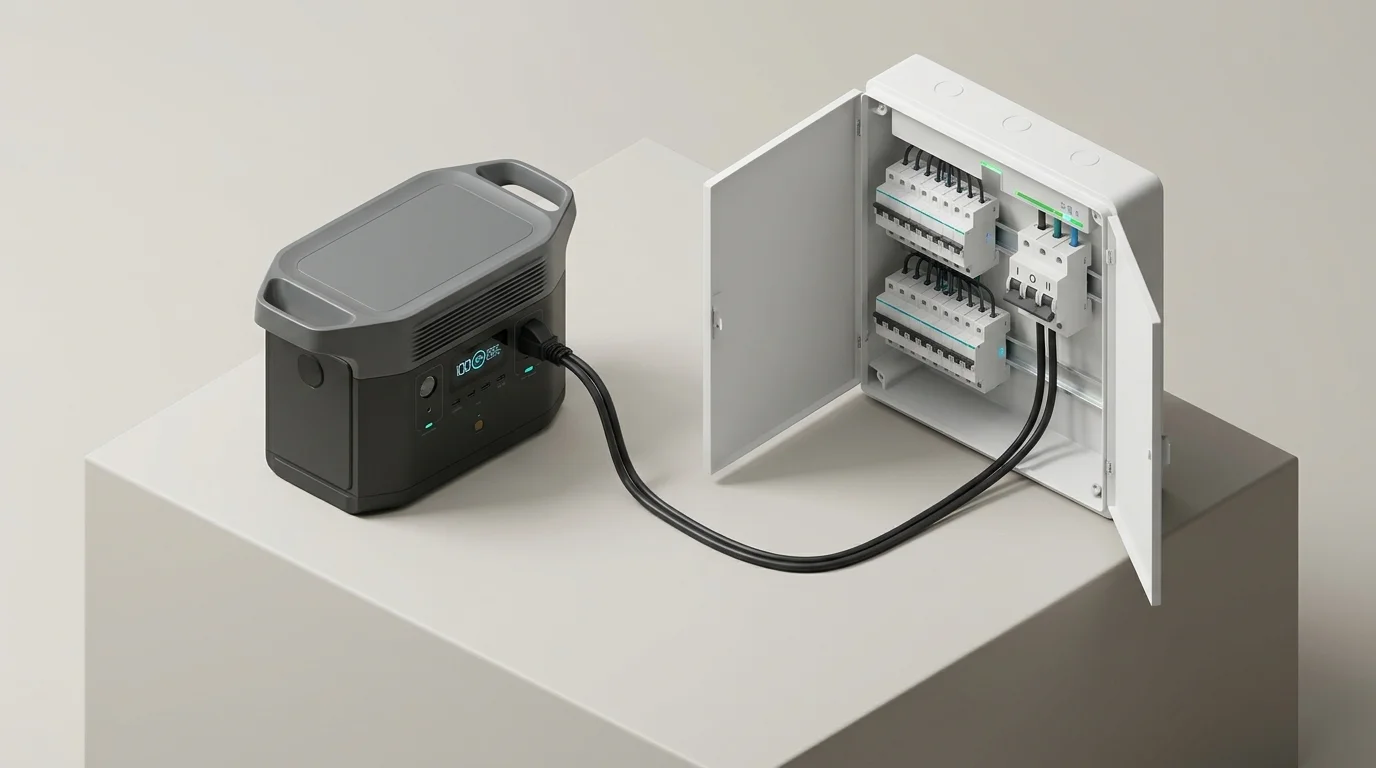

В умовах регулярних відключень електроенергії портативні зарядні станції (EcoFlow Delta, Bluetti, Anker, Jackery) стали справжнім порятунком для містян. Проте живити кожен прилад окремим подовжувачем через усю квартиру незручно, тому у багатьох виникає спокуса підключити станцію безпосередньо до домашньої електромережі. Як зробити це грамотно, безпечно та згідно з нормами ПУЕ, розповідають кваліфіковані електрики сервісу master.dp.ua у Жовтих Водах.

Смертельно небезпечний міф: кабель «вилка-вилка»

Найпоширеніша і водночас найнебезпечніша помилка — спроба подати напругу зі станції у звичайну настінну розетку за допомогою саморобного шнура з двома вилками на кінцях (у народі відомого як «кабель-вбивця»).

Увага: підключення «вилка-вилка» категорично заборонено!

Такий спосіб суперечить правилам улаштування електроустановок (ПУЕ), пожежній безпеці та загрожує життю людей. Навіть якщо ви пам'ятаєте про вимкнення ввідного автомата, одного разу ви або ваші близькі обов'язково забудуть це зробити.

Ось три головні причини, чому це призводить до катастрофи:

  • Зустрічна напруга (Backfeeding): Коли зовнішнє міське електропостачання відновлюється, фаза з міської лінії миттєво зустрічається з фазою інвертора станції. Результат — потужний вибух силових транзисторів станції, вихід інвертора з ладу без можливості гарантійного ремонту та високий ризик займання проводки.
  • Смертельна небезпека для електриків: Струм від вашої станції через щиток іде назад у загальну лінію будинку та підстанції. Електрик або аварійна бригада ДТЕК, яка працює на знеструмленій лінії в Жовтих Водах, потрапляє під смертельну напругу 220–230 В.
  • Перевантаження кабельної лінії: Розеткові лінії прокладаються кабелем 1.5–2.5 мм² і захищені локальним автоматом. Подача всього навантаження квартири через одну точку веде до перегріву контактів розетки та оплавлення ізоляції.

Єдиний правильний спосіб: Трипозиційний перемикач (I-0-II)

Єдиним технічно грамотним та легальним рішенням для підключення будь-якого резервного джерела (чи то зарядна станція, чи генератор, чи інвертор із акумулятором) є встановлення в квартирний щиток трипозиційного перемикача навантаження (рубильника введення резерву) типу I-0-II.

Надійні виробники (Hager SFT225 / SFT240, ETI, Schneider Electric) випускають компактні модульні перемикачі, які монтуються прямо на DIN-рейку та займають від 1 до 4 модулів.

Принцип дії трипозиційного перемикача:
  • Положення I (Основне): Квартира живиться від міської електромережі. Вхід від станції повністю фізично розірваний.
  • Положення 0 (Нейтральне): Повне відключення квартири від усіх джерел. Це критично важлива механічна пауза, яка запобігає виникненню електричної дуги при перемиканні.
  • Положення II (Резервне): Квартира перемикається на живлення від зарядної станції. Вхід від міської мережі фізично розімкнений із гарантованим повітряним зазором.

Зустріч зустрічних фаз у такій схемі фізично неможлива: конструкція рубильника гарантує розмикання одного ланцюга перед замиканням іншого (механізм break-before-make).

Специфіка електромереж у будинках Жовтих Вод

Значна частина житлового фонду міста Жовті Води — це будинки радянської забудови (сталінки, хрущовки, панельні будинки 1960–1980-х років). Електропроводка в таких оселях має важливі особливості, які обов'язково враховують наші майстри при підключенні станцій:

  1. Дводротова система TN-C (без окремої захисної шини PE): У старих під'їздах відсутнє повноцінне заземлення. Сучасні станції EcoFlow формують так звану «плаваючу фазу» (IT-система нейтралі). Для чутливої техніки, особливо фазозалежних двоконтурних газових котлів, потрібне правильне формування опорного нуля, інакше датчик іонізації полум'я котла не бачитиме горіння і випадатиме в аварію.
  2. Стан поверхових та квартирних щитків: Часто у квартирах досі стоять старі чорні автомати АЕ-1031 або керамічні пробки. Перед монтажем перемикача резерву обов'язково проводиться ревізія та встановлення сучасних модульних автоматів. Професійний монтаж розподільчого щитка захистить дороговартісну станцію від замикань у застарілій проводці.
  3. Алюмінієва проводка: З'єднання мідних силових виводів перемикача зі старим алюмінієвим введенням без спеціальних перехідних клем призводить до окислення, нагріву та іскріння. Якщо ваша мережа потребує оновлення, своєчасний ремонт електропроводки вбереже житло від пожежі.

Покрокова схема правильного підключення станції до щитка

Щоб портативна станція живила житло без перевантаження та з максимальним ККД, кваліфікований електрик у Жовтих Водах реалізує наступну схему:

Етап робіт Опис та технічні вимоги
1. Виділення резервних ліній Інвертор станції потужністю 1–2 кВт не витримає одночасного пуску бойлера, духової шафи та пральної машини. Тому щиток розділяється: бойлер та потужні електроприлади залишаються тільки на лінії міста, а освітлення, холодильник, Wi-Fi роутер та робочі розетки заводяться через перемикач на станцію.
2. Монтаж перемикача I-0-II Встановлюється двополюсний перемикач навантаження (комутуються і фаза, і нуль). Це унеможливлює витік потенціалу в під'їздний нульовий провідник.
3. Організація ввідного силового гнізда Від щитка до місця розташування EcoFlow прокладається окрема кабельна лінія ВВГнг-LS (3×2.5 мм²). На стіні монтується спеціальний роз'єм із захистом від випадкового торкання струмоведучих контактів.
4. Тестування та інструктаж Перевіряється правильність чергування фаз, спрацьовування захисних ПЗВ/дифавтоматів, вимірюється напруга під навантаженням.

Порівняння: Зарядна станція чи бензиновий генератор у квартирі?

Часто мешканці багатоповерхівок запитують, чи можна замість зарядної станції встановити компактний інверторний бензогенератор на балконі. Відповідь однозначна: у квартирах використання генераторів суворо заборонено.

  • Чадний газ (CO): Без кольору та запаху. Навіть відкриті балконні вікна не захищають від проникнення вихлопів у кімнату або до сусідів зверху, що веде до смертельного отруєння.
  • Рівень шуму та вібрація: Навіть «тихі» інверторні моделі видають 60–75 дБ, що спричиняє вібрацію плити перекриття та скарги мешканців усього під'їзду.
  • Пожежонебезпечність зберігання бензину: Зберігання каністр із паливом у житлових приміщеннях — пряме порушення правил протипожежної безпеки України.

Зарядна станція є повністю безшумною, екологічною та безпечною для встановлення в будь-якій житловій кімнаті, спальні чи дитячій.

Чек-лист для власника: як користуватися підключеною станцією

Алгоритм перемикання при відключенні світла:
  • Вимкніть потужні електроприлади перед перемиканням (чайник, бойлер, мікрохвильовку, масляний радіатор).
  • Переведіть рубильник у положення «0» (нейтраль) і зачекайте 3–5 секунд, щоб загасли перехідні процеси у блоках живлення техніки.
  • Увімкніть вихід 220 В на зарядній станції кнопкою AC.
  • Переведіть рубильник у положення «II» (Резерв). Ваша квартира знову зі світлом!
  • Коли місто дало напругу: перемкніть рубильник у положення «0», зачекайте 3 секунди, переведіть у «I» (Мережа) та поставте станцію на зарядку від мережі.

Не ризикуйте дорогою технікою та безпекою своєї родини через кустарні схеми. Довірте монтаж перемикача ввідного резерву професійним майстрам. Електрики сервісу master.dp.ua виконають підключення зарядної станції у Жовтих Водах швидко, акуратно та з наданням офіційної гарантії.
